74HC595 系列數據手冊

零件號

圖片

製造商

封裝

描述

數據手冊

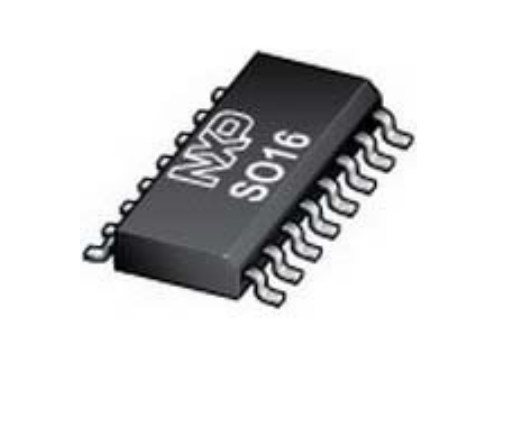

74HC595D

NXP

SOIC

NXP 74HC595D Shift Register, HC Family, 74HC595, Serial to Parallel, Serial to Serial, 1Element, 8Bit, SOIC

74HC595D,118

NXP

SOIC

NXP 74HC595D,118 Shift Register, HC Family, 74HC595, Serial to Parallel, Serial to Serial, 8Element, 8Bit, SOIC

74HC595N

NXP

DIP

NXP 74HC595N Shift Register, 74HC595, Serial to Parallel, Serial to Serial, 1Element, 8Bit, DIP, 16Pins

74HC595PW

NXP

TSSOP-16

IC: digital; 3-state,8Bit, shift register, latch; SMD; TSSOP16

74HC595 相關資料

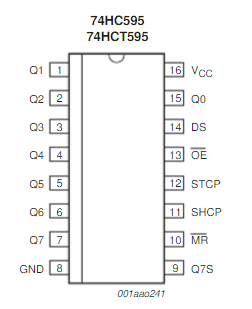

74HC595引脚图，工作原理和真值表

74HC595系列是移位寄存器，74HC595D,118主要参数为：输出类型: 3-State、传播延迟时间: 16 ns、电源电压-最小: 2 V、电源电压-最大: 6 V、封装: SO-16、引脚数: 16。74HC/HCT595是高速硅栅CMOS器件，并与低功耗肖特基TTL (LSTTL) pin兼容。74HC595D,118代换型号有：(安森美) MC74HC595ADR2G、(飞兆/仙童) MM74HC595MX、(恩智浦) 74HC595D,112

1842

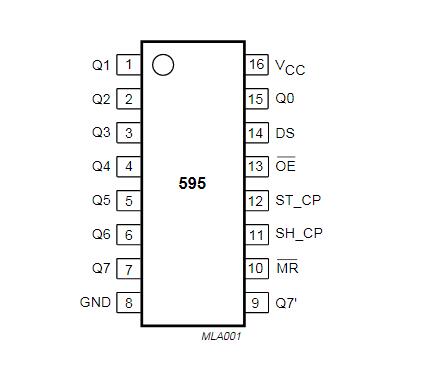

74HC595引脚图和真值表

74HC595具有输出锁存器的8位串行输入，串行或并行输出寄存器，3状态。

1208

【C51】单片机芯片之——图解74HC595

74HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在SCK 的上升沿，串行数据由SDL输入到内部的8位位移缓存器，并由Q7'输出，而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。

538

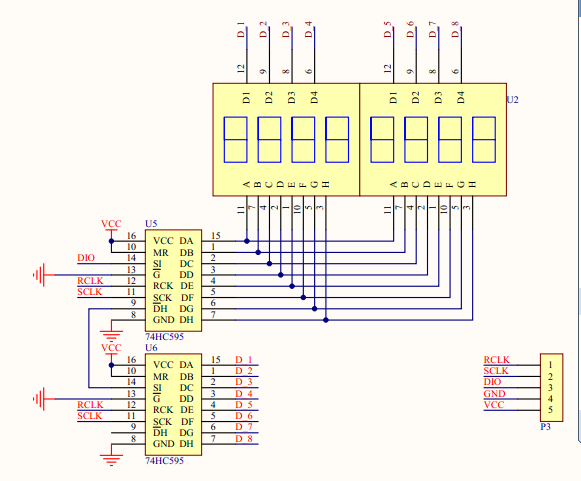

74HC595控制8位数码管 51单片机

74HC595是8位串行移位寄存器，亦能串行输出控制下一级级联芯片。关于级联、595芯片具体我就不多介绍，大家自己查吧！下面直接贴代码

407
