74LS138 系列數據手冊

零件號

圖片

製造商

封裝

描述

數據手冊

SN74LS138N

SOIC, PDIP

TEXAS INSTRUMENTS SN74LS138N Decoder / Demultiplexer, LS Family, 3:8, 4.75V to 5.25V, DIP-16

SN74LS138D

SOIC, PDIP

TEXAS INSTRUMENTS SN74LS138D Decoder / Demultiplexer, LS Family, 3:8, 4.75V to 5.25V, SOIC-16

SN74LS138DR

SOIC

Decoder / Demultiplexer, LS Family, 8 Output, 4.75V to 5.25V, SOIC-16

SN74LS138M

ON Semiconductor

Decoder/Demultiplexer Single 3-to-8 16Pin SO EIAJ

74LS138 相關資料

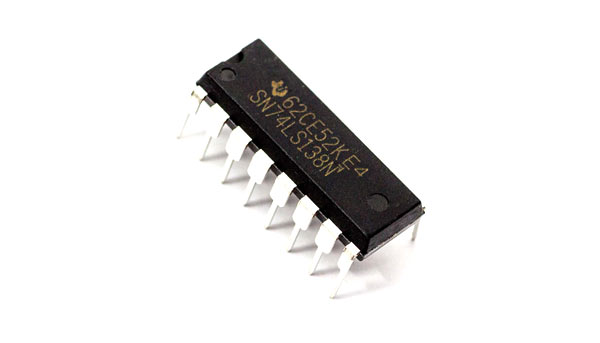

74LS138-3至8线解码器IC引脚图及功能和应用电路

德州仪器74LS138是TTL逻辑门“74xx”家族的成员。该芯片专为解码或解复用应用而设计，配有3个输入到8个输出设置。该芯片还可用于高性能存储器解码或数据路由应用，需要非常短的传播延迟时间。在高性能存储系统中，这些解码器可用于最小化系统解码的影响。芯片的三个使能引脚（其中两个低电平和一个高电平有效）减少了扩展时对外部门或逆变器的需求。一个24线解码器可以实现没有外部逆变器，32线解码器只需要一个逆变器。

2858

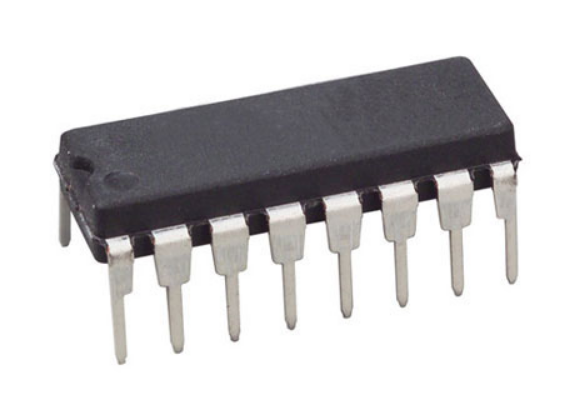

38编译器74LS138真值表说明和电路图应用

Ti品牌74LS138是一个38编译器专为高速而设计：具有内存解码器、数据传输系统特点，以及3使能输入以简化级联和/或数据接收，肖特基钳位以实现高性能。本文介绍3-8编译器SN74LS138N代表型号为主，其他型号部分数据相似。

2844

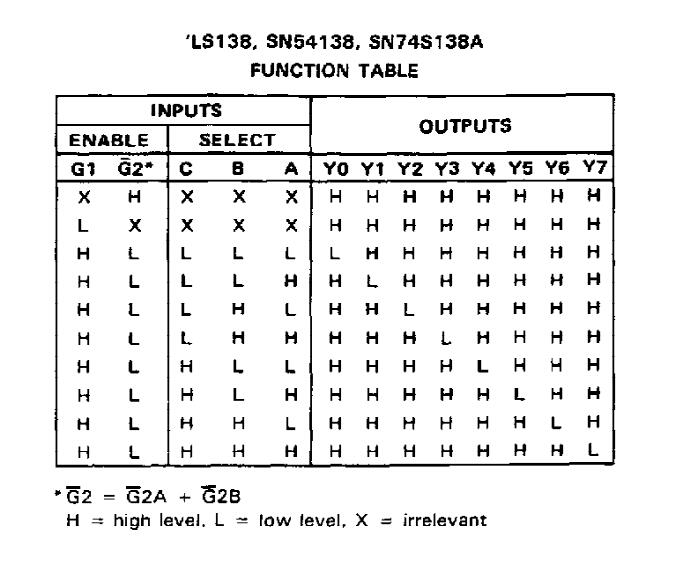

74LS138引脚图、真值表和逻辑功能图

德州仪器74LS138系列是译码器芯片，74LS138PC系列主要参数为：输入线路数量: 3 Input、输出线路数量: 8 Output、电源电流—最大值: 6.3 mA、高电平输出电流: - 0.4 mA、低电平输出电流: 8 mA、最大时钟频率: 35 MHz、工作电源电压: 5 V、Pd-功率耗散: 1 mW、传播延迟时间: 41 ns、电源电压-最小: 4.75 V、电源电压-最大: 5.25 V、封装: PDIP-16。74LS138引脚数: 16，74LS是一个3-8线的译码器。

29004
